Charging the main battery

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Charging the main battery

17 Jan. 2014 12:44
#1
Hi,

When the vehicle is plugged into mains power 240v, it charges the auxiliary batteries. If you switch on the ignition it will then connect and also charge the main vehicle battery. Are there any potential problems in charging the main battery this way or is this a clever trick?

Thanks,

Daniel

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Lollo_C
  • Lollo_Cs Avatar
  • Offline
  • Administrator
  • Administrator
  • Hobby 600_Umbau
  • Beiträge: 6050
  • Thanks: 2908

Re: Charging the main battery

17 Jan. 2014 12:55
#2
Hallo Daniel,
das ist leider kein cleverer Trick, da das Trennrelais im Hobby 600 die Batterien erst dann verbindet, wenn der Motor läuft. Das Signal wird vom D+ der Lichtmaschine abgegriffen. Es nützt also nicht, einfach nur die Zündung einzuschalten.
Ich empfehle den Einbau eines Cyrix- Trennrelais . Dann muss allerdings das Trennrelais im CP außer Betrieb genommen werden.
Mit freundlichen Grüßen und Glückauf
Wilfried

Ich komme aus der alten Schule. Daher antworte ich nicht auf Fragen, die ohne Anrede und Gruß gestellt werden!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Re: Charging the main battery

17 Jan. 2014 13:00
#3
Hi,

When I switch on the main ignition (2 clicks) the charger is charging the main battery; the engine isn't running.

Thanks,

Daniel

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Lollo_C
  • Lollo_Cs Avatar
  • Offline
  • Administrator
  • Administrator
  • Hobby 600_Umbau
  • Beiträge: 6050
  • Thanks: 2908

Re: Charging the main battery

17 Jan. 2014 13:05 - 17 Jan. 2014 13:06
#4
Hallo Daniel,
dann hat man das Trennrelais bei Dir möglicherweise über die Klemme 15 der Zündung angesteuert. Das halte ich aber für sehr gefährlich, da die Batterien dann auch beim Anlassen zusammen geschaltet sind und der Anlasser sich u.U. einen Teil seines Stroms über den geringen Querschnitt aus der Aufbau-Batterie zieht. Es sei denn, es sind zusätzliche Trenndioden verbaut.
Mit freundlichen Grüßen und Glückauf
Wilfried

Ich komme aus der alten Schule. Daher antworte ich nicht auf Fragen, die ohne Anrede und Gruß gestellt werden!
Letzte Änderung: 17 Jan. 2014 13:06 von Lollo_C.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Re: Charging the main battery

17 Jan. 2014 13:08
#5
Ok thanks, I will look into it further!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Re: Charging the main battery

25 Jan. 2014 18:32
#6
Right.... The control panel is in, looking lovely etc. The Volts and Amps are nice and accurate........ except..... You're right, when cranking the starter current is being drawn from the leisure batteries! As you stated, potential disaster!

The question now, what's likely to be causing this and how can I fix it?

Thanks,

Daniel

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Lollo_C
  • Lollo_Cs Avatar
  • Offline
  • Administrator
  • Administrator
  • Hobby 600_Umbau
  • Beiträge: 6050
  • Thanks: 2908

Re: Charging the main battery

25 Jan. 2014 18:49
#7
dsj1979 schrieb: The question now, what's likely to be causing this and how can I fix it?
Hallo Daniel,
beim Ducato hat Hobby den Anschluss für das Trennrelais mit einer Lüsterklemme im Bereich über der Lichtmaschine unter dem Scheibenwischermotor abgegriffen.

Ich befürchte, Du musst die Leitung von der Aufbaubatterie zum Motorraum zurückverfolgen. Die Leitungen von der Aufbaubatterie zur Fahrzeugbatterie und die Leitung für das Trennrelais sind zusammen verlegt.
Mit freundlichen Grüßen und Glückauf
Wilfried

Ich komme aus der alten Schule. Daher antworte ich nicht auf Fragen, die ohne Anrede und Gruß gestellt werden!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Re: Charging the main battery

25 Jan. 2014 18:55
#8
I'm slightly confused still...

I need to trace the wires from the main battery until I find a relay - and hopefully that's the problem?

Do I also need to trace a wire from this to the alternator?

Thanks,

Daniel

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Lollo_C
  • Lollo_Cs Avatar
  • Offline
  • Administrator
  • Administrator
  • Hobby 600_Umbau
  • Beiträge: 6050
  • Thanks: 2908

Re: Charging the main battery

25 Jan. 2014 19:05
#9
Hallo Daniel,
wenn ich Dich richtig verstanden habe, so kannst Du jetzt mit Deinem neuen Amperemeter sehen, dass beim starten des Motors Strom aus der Aufbaubatterie gezogen wird. Das kann nur sein, wenn das Trennrelais (ist das r2 im CP) nicht von der Lichtmaschine sondern von Klemme 15 (Zündung) angesteuert wird. Also musst Du schauen, wo die Anbindung erfolgt und das ändern.

Mach mal ein paar gute Fotos vom Motorraum: Batterie und Bereich unter dem Scheibenwischermotor. Dann zeig ich Dir, was ich meine.
Mit freundlichen Grüßen und Glückauf
Wilfried

Ich komme aus der alten Schule. Daher antworte ich nicht auf Fragen, die ohne Anrede und Gruß gestellt werden!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Re: Charging the main battery

25 Jan. 2014 19:29
#10
Thank you for your usual quick reply! I'll take some photos tomorrow.... weather depending! It's blowing a storm at the moment! :)

Thanks,

Daniel

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Re: Charging the main battery

26 Jan. 2014 10:49
#11

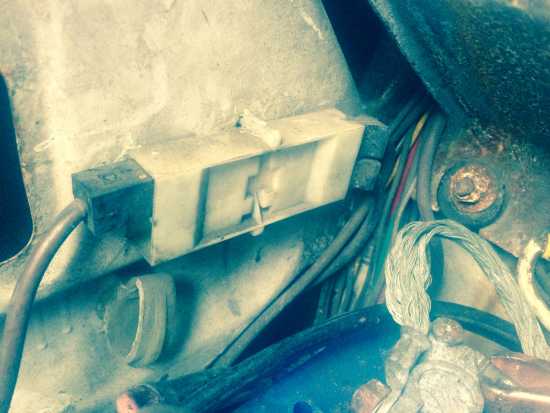

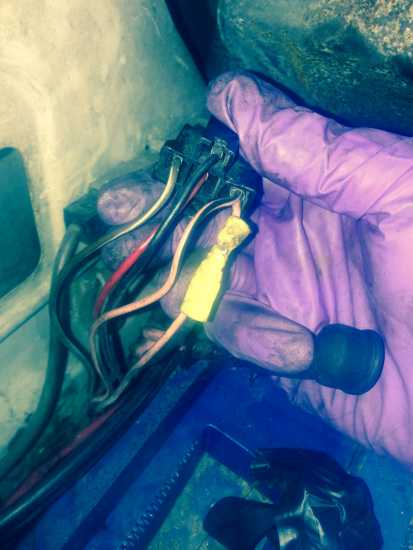

I've managed to take some photos! I assumed this unit would be the cause of the problem, but I've disconnected it and the ignition still links the main and auxiliary batteries?








Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Lollo_C
  • Lollo_Cs Avatar
  • Offline
  • Administrator
  • Administrator
  • Hobby 600_Umbau
  • Beiträge: 6050
  • Thanks: 2908

Re: Charging the main battery

26 Jan. 2014 11:50
#12
Hallo Daniel,

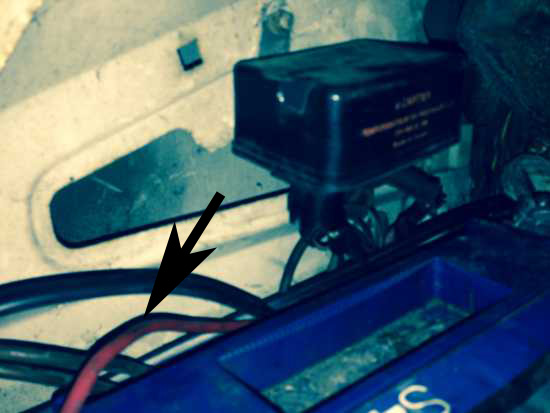

das Teil ist das Vorglührelais. Es hat mit dem Aufbau nichts zu tun. Verfolge aber mal das rote Kabel (siehe Pfeil)

Das müsste die Verbindungsleitung von Batterie 1 nach Batterie 2 sein und sollte an Batterie 1 am Pluspol aufgeklemmt sein. Von da geht die Leitung zur Aufbaubatterie. Irgendwo muss eine dünnere (schwarze?) Leitung dazu stoßen. Das ist dann die Ansteuerung für das Trennrelais.
Mit freundlichen Grüßen und Glückauf
Wilfried

Ich komme aus der alten Schule. Daher antworte ich nicht auf Fragen, die ohne Anrede und Gruß gestellt werden!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Re: Charging the main battery

26 Jan. 2014 13:06
#13
Excellent thanks. It's now raining so I'm stuck indoors for the day.

Just to confirm, I trace this wire back and this or a connecting wire will be attached to a relay. The relay will either be faulty, or the switch wire needs to be changed to run from the alternator, rather than the ignition.

Is there a usual place for the relay, or can it just be anywhere?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Lollo_C
  • Lollo_Cs Avatar
  • Offline
  • Administrator
  • Administrator
  • Hobby 600_Umbau
  • Beiträge: 6050
  • Thanks: 2908

Re: Charging the main battery

26 Jan. 2014 13:44
#14
dsj1979 schrieb: Is there a usual place for the relay, or can it just be anywhere?
Hallo Daniel,
das Relais sitzt im CP. Es ist das Relais 2 von den 4 Relais. Im Anhang habe ich Dir das mal ins Schaltbild gezeichnet.

Dateianhang:

Dateiname: Stromlaufp...niel.pdf
Dateigröße:166.86 KB


R2 schaltet die beiden Batterien zusammen
R3 schaltet den Kühlschrank ein

R2 und R3 werden beide bei laufendem Motor eingeschaltet!
Mit freundlichen Grüßen und Glückauf
Wilfried

Ich komme aus der alten Schule. Daher antworte ich nicht auf Fragen, die ohne Anrede und Gruß gestellt werden!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dsj1979
  • dsj1979s Avatar Themenstarter
  • Offline
  • Routinier
  • Routinier
  • Beiträge: 109
  • Thanks: 6

Re: Charging the main battery

26 Jan. 2014 14:28
#15
Excellent, thank you for that. I'll let you know how I get along! :)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
